Mitkä ovat erityyppiset vetokankaat?

Vetokankaita on useita eri tyyppejä, joista jokainen on suunniteltu erityisiä suorituskykyvaatimuksia varten. Pääkategoriat ovat PVC-vetokangas, PTFE (polytetrafluorieteeni) kangas, ETFE (eteenitetrafluorieteeni) kalvo, HDPE varjostinkangas ja silikonipäällysteinen lasikuitu . Näistä PVC-vetoluokangas hallitsee maailmanlaajuisia markkinoita – sen osuus on noin 60–70 % kaikista arkkitehtonisista kalvoasennuksista – sen kustannustehokkuuden, laajan värivalikoiman ja luotettavan rakenteellisen suorituskyvyn ansiosta eri ilmastoissa. Jokaisen tyypin ymmärtäminen on välttämätöntä ennen kuin sitoutuu mihinkään vetorakenneprojektiin, olipa kyseessä katos, stadionin katto tai pitkäjänteinen kalvojulkisivu.

Vetokykyinen PVC-kangas : Toimialastandardi

PVC-vetokangas valmistetaan pinnoittamalla pohjapolyesterilankaritilä - scrim - molemmilta puolilta polyvinyylikloriditahnalla. Tuloksena on komposiittikalvo, jossa yhdistyvät kudotun polyesterin vetolujuus ja PVC:n säänkestävyys, kemiallinen kestävyys ja esteettinen joustavuus. Tavallisten PVC-vetolujuuspaneelien vetolujuus vaihtelee 3 000 N/5 cm:stä yli 10 000 N/5 cm:iin , riippuen lankamäärästä ja pinnoitteen painosta.

Käytännössä luokan 6 PVC-kalvo (noin 1050 g/m²) on riittävän vahva kantamaan dynaamisia 1,5–2,5 kPa:n lumi- ja tuulikuormia ilman pysyviä muodonmuutoksia. Tämä kuormitusluokitus kattaa suurimman osan kaupallisesta ja julkisesta arkkitehtuurista lauhkeissa ilmastoissa.

Pintakäsittelyt PVC-vetokankaalle

Raaka PVC-pinnoitteet houkuttelevat ilmassa olevaa pölyä ja orgaanista roskaa, mikä värjää kalvoa vähitellen ja vähentää valonläpäisyä. Valmistajat käsittelevät tätä lakkapinnoitteilla, akryylilakoilla, polyvinylideenifluoridi (PVDF) -pinnoitteilla ja PVDF/Tedlar-laminaateilla. PVDF-lakattu PVC-kalvo säilyttää yli 90 % alkuperäisestä valkoisesta kirkkaudestaan 10 vuoden kuluttua ulkona, verrattuna noin 70–75 prosenttiin käsittelemättömällä PVC:llä, jonka peruspaino on sama. Projekteissa lähellä teollisuusalueita tai rannikkoalueita, joissa suola- ja epäpuhtauskerrostumat ovat voimakkaita, PVDF- tai Tedlar-pintamaalin määrittäminen lisää materiaalikustannuksia noin 8–15 %, mutta vähentää huomattavasti puhdistustiheyttä kahdesta vuodessa kolmeen tai neljään vuoteen.

PVC-vetokankaan käyttöikä ja kierrätettävyys

Hyvin määritelty PVC-vetoluokangasasennus tarjoaa tyypillisesti käyttöiän 15-25 vuotta ennen kuin pinnoitteen heikkeneminen heikentää paloteknistä suorituskykyä tai rakenteellista eheyttä. Vanhoja PVC-kalvoja voidaan kierrättää useiden eurooppalaisten takaisinottoohjelmien kautta – esimerkiksi Texyloop-prosessi muuntaa käytetyt PVC-pinnoitetut polyesterikalvot takaisin neitsytekvivalentiksi PVC-granulaatiksi ja ottaa talteen polyesterikankaan uudelleenkäsittelyä varten. Tämä suljetun kierron lähestymistapa vähentää elinkaaren hiilijalanjälkeä noin 30–40 % verrattuna kaatopaikalle sijoittamiseen.

PTFE-pinnoitettu lasikuitu: korkealuokkainen pitkäikäinen vaihtoehto

PTFE:llä (polytetrafluorieteeni) päällystetty lasikuitu, jota markkinoidaan usein tuotenimillä, kuten Tenara tai Sheerfill, edustaa vetokankaiden markkinoiden yläpäätä. Pohjamateriaalina on kudottu lasikuitulanka, joka on luonteeltaan palamatonta, ja PTFE-pinnoite tarjoaa erittäin alhaisen kitkan, kemiallisesti inertin pinnan. PTFE-kalvojen käyttöikä on 30–50 vuotta , joidenkin merkittävien laitteistojen, kuten Haj-terminaalin Jeddassa (valmistui vuonna 1981) kanssa, on nyt yli neljä vuosikymmentä jatkuvaa palvelua.

Huokoton PTFE-pinta on tehokkaasti itsepuhdistuva: sade pesee ilmassa olevat hiukkaset pois jättämättä tahroja. Valonläpäisyarvot vaihtelevat tyypillisesti 5 % ja 20 % välillä, mikä antaa PTFE-rakenteille valoisaa, hajaa päivänvaloa ilman häikäisyä. Yksi rajoitus on hinta – PTFE-pinnoitettu lasikuitu maksaa yleensä hintaan kolmesta viiteen kertaa tavallisen PVC-vetokankaan neliöhinta — mikä tekee siitä parhaiten soveltuvan maamerkkien pysyviin rakenteisiin kausiluonteisten tai tilapäisten asennusten sijaan.

Paloteho on keskeinen etu. PTFE/lasikuitu on luokiteltu palamattomaksi useimpien kansallisten rakennusmääräysten mukaan, mikä yksinkertaistaa huomattavasti suljettujen julkisten tilojen, kuten ostosatriumien, lentokenttien terminaalien ja stadionien kattojen, lupien myöntämistä.

ETFE-kalvo: läpinäkyvyys ja kevyt suorituskyky

ETFE (etyleenitetrafluorieteeni) ei ole teknisesti kudottu kangas, vaan termoplastinen fluoripolymeerikalvo. Se kuuluu vetokalvoperheeseen, koska se leikataan, hitsataan ja kiristetään vastaavilla rakenneperiaatteilla. Yksi kerros ETFE-kalvoa painaa vain 150–350 g/m² — noin 1 % vastaavan lasipaneelin painosta — mikä vähentää dramaattisesti primäärirakenteen kuormitusvaatimuksia ja avaa jänneväliä, jota lasi ei voi saavuttaa taloudellisesti.

ETFE saavuttaa yhden kerroksen valonläpäisyarvot 90–95 % , joten se on ensisijainen valinta, kun suurin luonnonvalo on suunnittelun prioriteetti. Beijing National Aquatics Center ("Water Cube"), joka valmistui vuoden 2008 olympialaisia ​​varten, käytti yli 100 000 m² ETFE-tyynypaneeleja ja on edelleen yksi siteeratuimpia esimerkkejä materiaalin läpikuultavuudesta ja rakenteellisesta monipuolisuudesta.

ETFE-kalvo asennetaan tyypillisesti monikerroksisina ilmalla täytetyinä pehmustejärjestelminä yksittäisten jännitettyjen kalvojen sijaan. Kerrosten välissä ylläpidettävä ilmanpaine takaa eristyksen (U-arvot 1,5–2,8 W/m²K kaksikerroksisissa järjestelmissä) ja rakenteellista jäykkyyttä. Mekaaniset täyttöjärjestelmät vaativat kuitenkin huoltosopimuksia ja varakompressoreita, mikä lisää toiminnallista monimutkaisuutta verrattuna staattisiin PVC- tai PTFE-kalvoihin.

HDPE-varjostinkangas: Suunniteltu aurinkosuojaukseen

HDPE-sävykankaalla on erityinen markkinarako vetolujuuskangasrakenteissa. Toisin kuin PVC-vetokankaat tai PTFE-kalvot, HDPE-varjostinkangas on avoin kudottu tai neulottu rakenne, joka on suunniteltu erityisesti estämään auringon säteily ja sallimaan ilman liikkeen. HDPE-sävykankaita on saatavana sävykertoimina 30 % - 95 % , joka mahdollistaa tarkan kalibroinnin auringon lisäyksen vähentämiseksi verrattuna luonnolliseen ilmanvaihtoon.

Tämä tekee HDPE:stä hallitsevan materiaalin parkkipaikoille, leikkikentille, maatalouden varjorakenteille ja ulkotiloihin kuumassa ilmastossa. 90 % varjostuskerroin HDPE-katos parkkipaikan päällä Dubaissa tai Phoenixissa voi alentaa pysäköityjen ajoneuvojen pintalämpötiloja 20–30°C verrattuna varjostamattomaan asfalttiin, mikä vähentää merkittävästi matkustamon lämpötiloja ja ilmastointilaitteen kuormitusta. HDPE-varjostinkankaan vetolujuus on pienempi kuin pinnoitettujen arkkitehtonisten kalvojen – tyypillisesti 1500–4500 N/5 cm – joten rakennesuunnitelmissa tämä on otettava huomioon määriteltäessä tuulennousun ja lumikuorman kestävyyttä.

HDPE-varjostinkangas on UV-stabiloitu valmistuksen aikana, ja laadukkaat kaupalliset laatuluokat ovat mukana 10 vuoden UV-stabiilisuustakuu . Huokoinen avoin rakenne tarkoittaa, että kangas ei kerää seisovaa vettä, mikä eliminoi tiivistyskuormitukset, jotka on otettava huomioon läpäisemättömällä PVC-vetolujuuskankaalla matalan kaltevuuden asennuksissa.

Silikonilla päällystetty lasikuitu: niche-korkean lämpötilan sovellukset

Silikonilla päällystetyt lasikuitukalvot ovat yleisessä arkkitehtuurissa vähiten yleinen vetolujuuskangastyyppi, mutta niillä on tärkeä rooli korkeissa lämpötiloissa ja elintarvikkeiden jalostusympäristöissä. Silikonielastomeeripinnoite pysyy vakaana alkaen -60°C - 230°C jatkuvasti , joiden lyhytaikaiset piikit sietävät jopa 300 °C. Tämä lämpöalue ylittää huomattavasti PVC-vetokankaan käyttörajat (tyypillisesti 70 °C jatkuvaan käyttöön) ja tekee silikonista/lasikuidusta oletusvaihtoehdon katoksille teollisuusuunien, valimokansien ja tuotantolaitosten lämmönpoistovyöhykkeiden sijaan.

Silikonipinnoitteet ovat myös elintarviketurvallisia, myrkyttömiä ja kestävät useimpia elintarviketuotannossa käytettäviä happoja, emäksiä ja puhdistusaineita. Nämä ominaisuudet ovat johtaneet kasvavaan omaksumiseen vetokattorakenteissa elintarvikemarkkinoilla ja jalostuslaitoksissa, joissa korkeapaineinen höyrypuhdistus on rutiinia. Kompromissi on hinta: silikonilla päällystetty lasikuitu on huomattavasti kalliimpaa kuin PVC-vetokangas ja jopa PTFE-kalvot joissakin kokoonpanoissa.

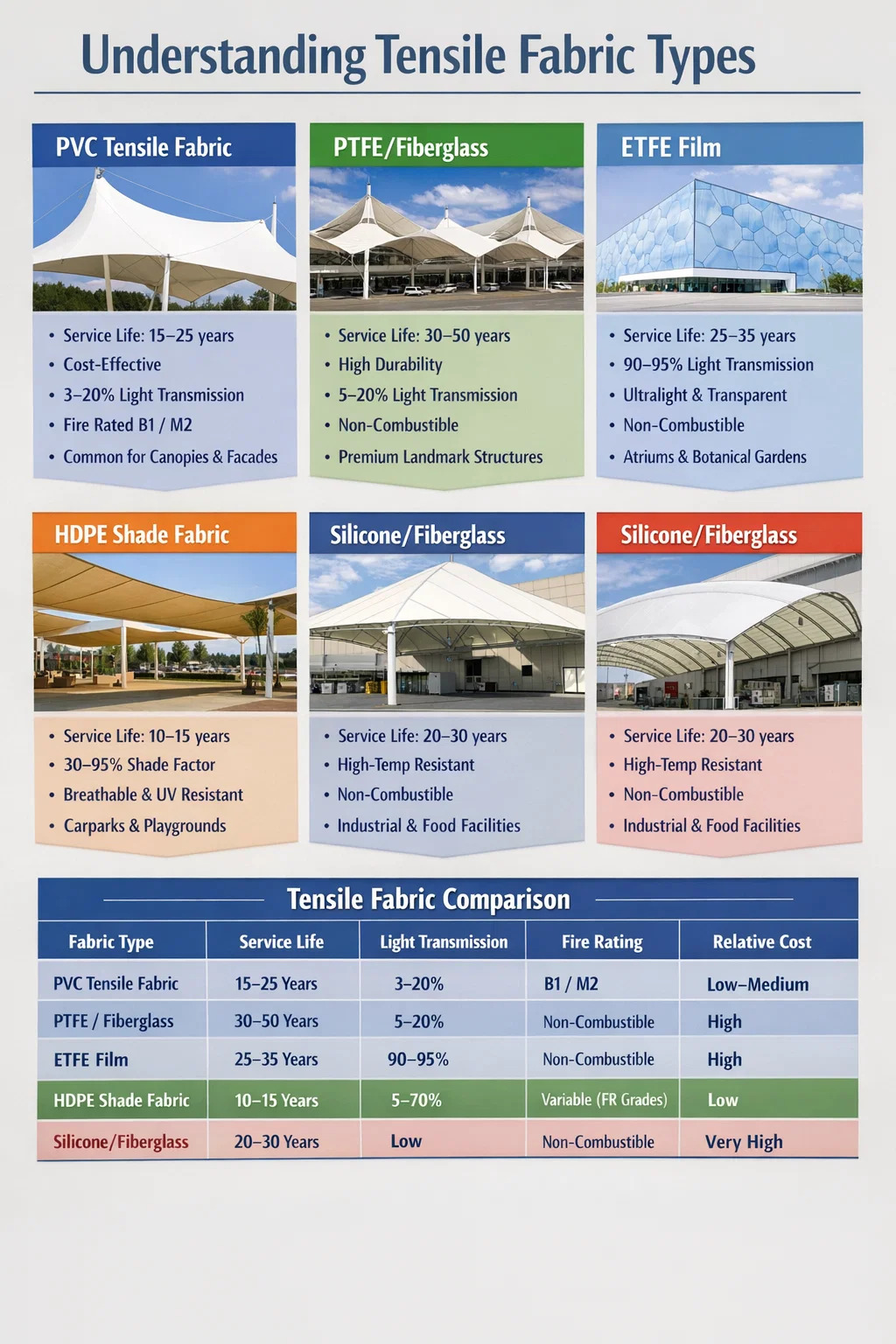

Kaikkien vetolujuuskangastyyppien välinen vertailu

Alla olevassa taulukossa on yhteenveto kunkin tärkeimmän vetokangastyypin tärkeimmistä suorituskyvystä ja kaupallisista ominaisuuksista teknisten päätösten avuksi.

Kuinka PVC-vetokankaiden laadut eroavat

Kaikki PVC-vetokankaat eivät ole samanlaisia. Markkinasegmentit jakautuvat painoluokkiin - yleensä luokkaan 2 - 9 - ja jokaisessa luokassa laatutasot vaihtelevat merkittävästi kankaiden rakenteen, PVC-yhdisteen koostumuksen ja pintamaalitekniikan mukaan. Näin keskeiset arvosanat jakautuvat käytännön sovelluksissa:

• Luokka 2–3 (400–600 g/m²): Kevyet näyttelyhallit, tilapäiset tapahtumateltat, lyhytaikaiset varjopurjeet. Vetolujuus tyypillisesti 2500–4000 N/5 cm. Ei suositella pysyville rakenteille kovan tuulen vyöhykkeillä.
• Luokka 5–6 (750–1 100 g/m²): Kaupallisen arkkitehtuurin työhevonen – vetokatokset, jalankulkutiet, kulkukatokset ja julkisivuverhoukset. Vetolujuus 5000–7500 N/5 cm. Tyypillisesti arvioitu käyttöikä 15–20 vuotta PVDF-pintamaalilla.
• Luokka 8–9 (1 200–1 600 g/m²): Stadionin katot, suurijänteiset kuljetusnapat, vetojulkisivut, joissa tuulenpaine on yli 2 kPa. Vetolujuus 9 000–12 000 N/5 cm. Usein käytetty Tedlar-laminaatilla maksimaalisen säänkestävyyden ja pitkäikäisyyden saavuttamiseksi.

Myös PVC:n sisällä olevalla scrim-arkkitehtuurilla on merkitystä. Yksinkertainen kudosverkko tarjoaa tasaisen vetolujuuden sekä loimi- että kudesuunnassa – suositaan biaksiaalisesti esijännitetyissä kalvorakenteissa. Leno-kudottu tai inserttilanka-scrim tarjoaa suuremman lujuuden yhdessä suunnassa, ja sitä käytetään yksisuuntaisissa vetosovelluksissa, kuten piippuholvin katoksissa.

Vetokankaiden paloturvallisuusstandardit

Palonkesto ei ole neuvoteltavissa mille tahansa suljetulle tai puolisuljetulle vetorakenteelle. Standardit vaihtelevat alueittain:

• Eurooppa: EN 13501-1 palotekninen luokitus. FR-käsittelyllä varustettu PVC-vetoluokangas saavuttaa tyypillisesti luokan B-s2, d0 tai luokan C-s2, d0. PTFE ja ETFE saavuttavat luokan A2-s1, d0 (palamaton).
• Ranska: M-luokitusjärjestelmä. PVC-vetokankaalla asianmukaisella käsittelyllä saavutetaan M2 (paloa hidastava aine), jota tarvitaan katetuissa julkisissa kokoontumispaikoissa.
• USA: NFPA 701 ja ASTM E84. Laadukkaat arkkitehtoniset PVC-kalvot saavuttavat luokan A liekin leviämisindeksin (FSI ≤ 25).
• Australia/Uusi-Seelanti: AS/NZS 1530,3. Luokan 9 kokoonpanorakennuksissa käytettävä PVC-vetokangas vaatii tyypillisesti syttymisindeksin ≤ 6 ja liekin leviämisindeksin ≤ 0.

PVC-vetokankaan paloa hidastavia lisäaineita lisätään sekoitusvaiheessa, ei pintapinnoitteena. , mikä tarkoittaa, että FR-suorituskyky ei heikkene puhdistuksen tai hankauksen jälkeen. Tämä on kriittinen ero, joka on tarkistettava tarkasteltaessa tuotteen teknisiä tietoja – pintaan levitetyt FR-käsittelyt edullisille kalvoille hajoavat ajan myötä ja menettävät sertifiointivaatimustenmukaisuutensa.

Vetokankaiden akustiset ja termiset ominaisuudet

Akustinen suorituskyky jätetään usein huomiotta materiaalivalinnassa, mutta se on kriittinen katetuissa julkisissa tiloissa. PVC-vetokangas on heijastava pinta – äänen absorptiokertoimet (αw) vaihtelevat tyypillisesti välillä 0,05–0,15 – mikä tarkoittaa, että kaikumelu muodostuu kalvopäällysteisiin ympäristöihin, ellei imukykyisiä vuorauksia tai toissijaisia ​​akustisia paneeleita ole integroitu. Stadionin suunnittelutiimit käyttävät säännöllisesti toissijaista akustista rei'itetystä PVC-vetokankaasta valmistettua vuorausta, jossa on eristävä vanukerros, joka pienentää katettujen katsomoiden jälkikaiunta-ajat 3–5 sekunnista tavoitearvoon 1,5–2 sekuntia puheen ymmärrettävyyden vuoksi.

Yksikerroksisen PVC-vetokankaan lämpösuorituskyky on vaatimaton. Tavallisen 900 g/m² PVC-kalvon U-arvo on noin 5,5–6,5 W/m²K , joka tarjoaa minimaalisen eristyksen sellaisenaan. Kaksikerroksiset PVC-järjestelmät, joissa on ilmarako tai eristetäyte, voivat saavuttaa U-arvot 1,5–3,0 W/m²K, mikä tekee niistä käyttökelpoisia kausiluonteisesti suljetuissa tiloissa. ETFE-tyynyjärjestelmät sitä vastoin saavuttavat U-arvot 1,0–2,0 W/m²K kaksikerroksisilla järjestelmillä ja alle 1,0 W/m²K kolmella tai useammalla kerroksella plus argontäytteellä.

Auringon heijastuskyky on toinen lämpötekijä. Valkoisella PVC-vetokankaalla, jossa on PVDF-päällyspinnoite, voidaan saavuttaa 0,65–0,75 (TSR) auringon heijastuskyky, mikä vähentää merkittävästi aurinkolämpöä katoksen alla verrattuna tummempiin PVC-vaihtoehtoihin (TSR 0,10–0,30) tai paljasmetallikattoihin (TSR 0,20–0,40). Tämä on merkittävä energiatehokkuusetu ulkotiloihin, jotka etsivät varjoa ilman liiallista lämmön kertymistä.

PVC-vetokankaiden sauma- ja liitostekniikat

Vetokalvon rakenteellinen eheys on vain yhtä luotettava kuin sen saumat. PVC-vetokangaspaneelit liitetään kahdella ensisijaisella menetelmällä:

• Suurtaajuinen (HF) hitsaus: Sähkömagneettinen kenttä värähtelee PVC-molekyylejä saumalinjalla, jolloin syntyy lämpöä, joka sulattaa kaksi kerrosta homogeeniseksi sidokseksi. Oikein toteutetuilla HF-hitsauksilla saavutetaan sauman vahvuudet 85-100 % emokalvosta , eli sauma ei luo rakenteellista heikkoa kohtaa. Tämä on alan standardi kaikkeen kaupalliseen PVC-vetokankaiden valmistukseen.
• Kuumailmahitsaus: Kuumennettu ilmavirta (250–400°C) pehmentää PVC-pintoja, jotka sitten puristetaan yhteen telapaineen alaisena. Käytetään paikan päällä suoritettaviin korjauksiin ja kaareviin tai epäsäännöllisiin saumageometrioihin, joihin HF-hitsauslevyt eivät pääse käsiksi. Sauman lujuus tyypillisesti 75–90 % peruskankaasta.

PTFE-pinnoitettua lasikuitua ei voida HF-hitsata, koska lasikuitupohja ei reagoi sähkömagneettiseen herätteeseen ja PTFE-pinnoite on lämpöstabiili ja sulamaton alle 327 °C:ssa. Sen sijaan PTFE-paneelit liitetään mekaanisesti käyttämällä PTFE-pinnoitettuja teräskiinnitystankoja ja pulttiliitoksia, mikä edellyttää leveämpiä saumojen päällekkäisyyksiä (tyypillisesti 50–100 mm vs. 15–25 mm PVC-HF-hitsauksissa) ja lisää valmistuksen monimutkaisuutta.

PVC-vetokankaan reunapäätyksessä käytetään useita strategioita: köysi kanavaan (PVC-pinnoitettu teräskaapeli, joka on upotettu hitsattuihin helmaan, joka kytkeytyy jatkuvaan alumiinipuristusprofiiliin), pulttiköysi (jatkuva pyöreä helmi paneelin kehällä) ja levy- ja pulttiliitokset suurimman kuormituksen keskittymiseen kiinnityspisteisiin. Reunan päätteen valinta vaikuttaa sekä valmiin asennuksen visuaaliseen yksityiskohtaan että kunkin ankkurin maksimikuormansiirtokykyyn.

Oikean vetokankaan valinta projektiisi

Vetokankaiden määrittelyn päätöspuu noudattaa yleensä tätä logiikkaa:

1. Budjetti ja projektin kesto: Jos suunnittelun käyttöikä on alle 20 vuotta tai budjetti on rajallinen, PVC-vetokangas PVDF-pintamaalilla on lähes aina oikea vastaus. 30 vuoden maamerkkirakenteissa PTFE tai korkealaatuinen ETFE oikeuttaa palkkion.
2. Valovaatimukset: Suurin mahdollinen luonnonvalo? Määritä ETFE-kalvo. Hallittu hajanainen päivänvalo? Valkoinen tai vaalea PVC tai PTFE. Auringonsuoja ilmanvaihdolla? HDPE-varjostinkangas.
3. Paloluokitusvaatimukset: Tarkista käyttöasteen paikalliset rakennusmääräykset. Jos palamattoman materiaalin luokitus on pakollinen (EN A2 tai vastaava), PTFE tai ETFE ovat ainoat kalvovaihtoehdot. Jos luokka B tai C on hyväksyttävä, PVC-vetokangas, jossa on kiinteä FR-käsittely, on kelvollinen.
4. Ympäristöaltistuminen: Korkea saastuminen vai altistuminen rannikon suolalle? Priorisoi PVDF- tai Tedlar-pintamaali PVC:lle tai valitse PTFE, jotta ulkonäkö ei vaadi huoltoa. Korkean lämpötilan teollisuusalue? Määritä silikonilla päällystetty lasikuitu.
5. Rakennejänne ja kuorma: Yli 40–50 metrin jännevälille ja suurille dynaamisille kuormituksille rakennesuunnitteluanalyysi ohjaa kankaan painon valintaa. Työskentele kalvovalmistajan kanssa hyvissä ajoin varmistaaksesi, että valittu PVC-vetoluokangaslaatu täyttää lasketut jännitysarvot kaikissa liitospisteissä.

Mikään vetolujuuskangastyyppi ei hallitse kaikkia käyttökohteita. Rakenteellisen suorituskyvyn, suunnittelun monipuolisuuden, kustannustehokkuuden ja käytännöllisten asennusominaisuuksien yhdistelmää varten, PVC-vetokangas on edelleen markkinoiden laajimmin käytettävä materiaali , palvelee projekteja tilapäisistä torikatoksista usean tuhannen neliömetrin pysyviin kattoihin. Täyden tyyppivalikoiman ymmärtäminen – ja PVC-vetokankaiden sijoittuminen tähän spektriin – antaa suunnittelijoille ja projektipäälliköille perustan tehdä luotettavia, spesifikaatiotasoisia päätöksiä suunnittelun varhaisimmista vaiheista lähtien.
