Vetokankaan asentaminen: Täydellinen vaiheittainen opas

Vetokankaan asentaminen: Suora vastaus

Vetokankaan asennus – erityisesti Vetoavaa PVC-kangasta — vaatii jäsennellyn järjestyksen: työpaikan valmistelu, kehyksen pystytys, kankaan aukirullaus ja asemointi, reunan kiristys ja lopullinen ankkurointi. Prosessi ei tarkoita vain materiaalin kiristämistä; se sisältää lasketun jännityksen jakautumisen muodonmuutosten, painumisen tai ennenaikaisen vaurioitumisen estämiseksi. Oikein tehtynä oikein asennettu PVC-vetokangasrakenne voi kestää 15-25 vuotta minimaalisella huollolla.

Asensitpa sitten varjopurjetta kaupallisen pihan päälle, vetokatoksen ulkotapahtumapaikalle tai suuren arkkitehtonisen kalvokaton, asennusperiaatteet pysyvät samoina. Tämä opas käy läpi kaikki vaiheet yksityiskohtaisesti, joten sinulla on luotettava viite alusta loppuun.

PVC-vetokankaan ymmärtäminen ennen asennusta

Ennen kuin valitset yksittäisen työkalun, sinun on ymmärrettävä materiaali, jonka kanssa työskentelet. Vetoavaa PVC-kangasta on pinnoitettu tekninen tekstiili, joka on valmistettu laminoimalla polyvinyylikloridia (PVC) pohjapolyesterilankaritilään. Tämä rakenne antaa materiaalille sen tärkeimmät ominaisuudet: korkea vetolujuus, mittapysyvyys kuormitettuna, UV-kestävyys ja vedenpitävyys.

Yleiset PVC-vetokankaiden painot, joita käytetään arkkitehtuuri- ja kaupallisissa asennuksissa, vaihtelevat 650 g/m² - 1100 g/m² . Kevyemmät kankaat, joiden paino on 650–750 g/m², sopivat varjostimiin ja tilapäisiin suojiin, kun taas raskaampia 900–1 100 g/m²:n kankaita käytetään pysyvässä katossa, stadionin katoksissa ja suurijänteisissä vetorakenteissa.

Tärkeimmät asennukseen vaikuttavat ominaisuudet

• Vetolujuus: tyypillisesti 3 000–6 000 N/5 cm loimen ja kudesuunnassa
• Repäisylujuus: tärkeä tuulen kuormittaville rakenteille
• Lämpölaajeneminen: PVC laajenee ja supistuu lämpötilan mukana, mikä on huomioitava jännityksessä
• Pintapinnoite: joissakin kankaissa on PVDF- tai lakkapinnoitteet, jotka vaikuttavat siihen, miten ne reagoivat kiinnityslaitteistoon
• Hitsaussaumat: Tehdashitsatun sauman lujuuden tulee olla tai suurempi 80 % pohjakankaan lujuudesta

Näiden ominaisuuksien ymmärtäminen auttaa sinua valitsemaan oikean kiristyslaitteiston, asettamaan oikeat esijännitysarvot ja välttämään kankaan liiallisen rasituksen asennuksen aikana.

Vetokankaiden asennukseen tarvittavat työkalut ja materiaalit

Oikeiden työkalujen hankkiminen paikan päällä ennen asennuksen aloittamista säästää aikaa, vähentää virheitä ja suojaa sekä kangasta että mukana olevia työntekijöitä. Alla on kattava luettelo siitä, mitä tarvitset tavalliseen PVC-vetokankaan asennukseen.

Sivuston valmistelu: vaihe Useimmat asentajat kiirehtivät

Huono työpaikan valmistelu on suurin asennusongelmien syy. Ennen kuin PVC-vetokangas saapuu paikalle, rakennerunko tai ankkuripisteet on pystytettävä kokonaan, tarkastettava pylväs ja vaaka ja varmistettava, että ne vastaavat valmistuspiirustuksia. Mikä tahansa poikkeama suurempi kuin ±5 mm Suunnittelumitoista johtuen se voi johtaa epätasaiseen jännityksen jakautumiseen kangaspaneelissa.

Tarkistuslista ennen kankaan saapumista paikan päälle

• Varmista, että kaikki teräs- tai alumiinirunkoelementit on asennettu, putkitettu ja hitsattu tai pultattu teknisten piirustusten mukaisesti
• Varmista, että betonialustat tai ankkuripohjat ovat saavuttaneet täyden kovettumislujuuden (tyypillisesti 28 päivää vakiobetonille )
• Tarkista, että kaikki keder-kiskot tai kiinnitystarvikkeet on esiasennettu runkoon
• Mittaa kehyksen aukon diagonaalimitat varmistaaksesi, että se on neliö – kahden lävistäjän tulee olla sisällä 10 mm toisistaan
• Puhdista rakenteen alla ja ympärillä oleva alue roskista, terävistä esineistä tai kaikesta, mikä voi takertua tai puhkaista kangasta aukirullauksen aikana
• Tarkista sääennuste – älä aloita kankaan asennusta, jos tuulen nopeus ylittää 25 km/h tai jos sade on välitön
• Varmista, että pääsylaitteet (teline, puominostin tai korotettu työtaso) ovat paikoillaan ja turvatarkistettu

Yksi usein huomiotta jäävä vaihe on lämpötilan tarkistaminen asennuspäivänä. PVC-vetokangas tulisi ihanteellisesti asentaa, kun ympäristön lämpötilat ovat välillä 10°C ja 30°C . Erittäin kylmissä olosuhteissa PVC muuttuu jäykemmäksi ja vähemmän taipuisaksi, mikä vaikeuttaa keder-kiskoihin asettumista. Erittäin kuumissa olosuhteissa kangas rentoutuu ja saattaa näyttää löysältä asennuksen jälkeen, kun se jäähtyy.

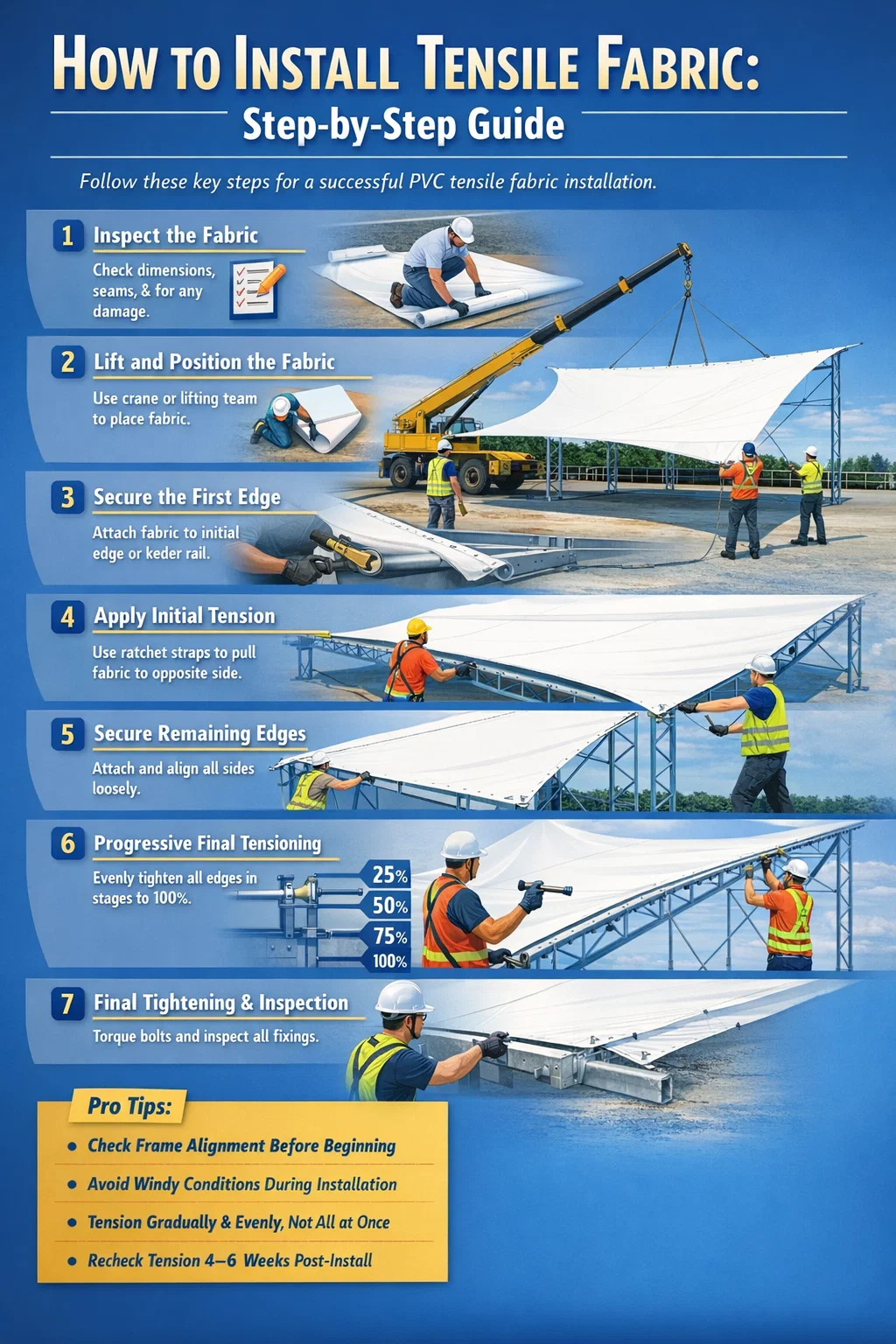

PVC-vetokankaan vaiheittainen asennusprosessi

Seuraava järjestys koskee useimpia kaupallisia ja arkkitehtonisia PVC-vetokankaiden asennuksia. Säädä käytetyn reunan kiinnitysjärjestelmän mukaan – keder-kisko, levypuristin tai köysi-kanava.

Vaihe 1 – Tarkasta kangaspaneeli ennen avaamista

Tarkista ennen rullan avaamista toimitusasiakirjoista, että kangaspaneeli vastaa tilausta: oikeat mitat, materiaalilaatu ja hitsisaumojen paikat. Kun rulla on avattu, aseta kangas puhtaalle pressulle tai suojapeitteelle. Tarkasta mahdolliset kuljetusvauriot – leikkaukset, hankausjäljet ​​tai vääntyneet hihnat. Tarkista, että kaikki kulmakiinnikkeet, silmukat tai keder-reunat ovat ehjät ja oikein sijoitetut.

Älä vedä kangasta epätasaisella alustalla. Lyhytkin kosketus betoniin tai soraan voi kuluttaa PVC-pinnoitetta, mikä heikentää UV-kestävyyttä ja pitkäaikaista kestävyyttä.

Vaihe 2 – Nosta ja aseta kangas rakenteen päälle

Pienissä, alle 30 m²:n paneeleissa 4–6 työntekijän ryhmä voi manuaalisesti nostaa ja sijoittaa kankaan. Suurempiin paneeleihin tarvitaan nosturi tai kurottaja, jossa on levityspalkki. Kiinnitä nostohihnat vain määrättyihin nostopisteisiin – älä koskaan itse kangasrunkoon.

Aseta kangas rakenteen päälle niin, että pisin reuna on linjassa pisimmän rakenneosan kanssa. Tämä minimoi matkan, jonka kunkin reunan on kuljettava saavuttaakseen kiinnityspisteensä, mikä vähentää epätasaisen käsittelyjännityksen riskiä seuraavassa vaiheessa.

Vaihe 3 – Kiinnitä ensimmäinen reuna

Aloita aina yhdestä kiinteästä tai vähän liikkuvasta reunasta - tyypillisesti suorasta reunasta harjanteen palkkia tai ensisijaista rakenneosaa pitkin. Liu'uta keder-kiskojärjestelmissä keder-köysi tai helmi alumiinikanavaan alkaen toisesta päästä toista kohti. Käytä kumivasaraa ja sileäreunaista työntötyökalua asettaaksesi keder-helmi kokonaan uraan vääristämättä sitä.

Levykiristysjärjestelmissä aseta kangastaite kiinnityslevyn alle, aseta pultit sormitiukkuuteen ja vahvista kohdistus ennen lopullista kiristystä. Tässä vaiheessa kaikkien kiinnikkeiden tulee olla vain käsin tiukkoja - lopullinen kiristys tapahtuu myöhemmin.

Vaihe 4 – Aseta alkukiristys vastakkaiseen reunaan

Kun ensimmäinen reuna on kiinnitetty, siirry vastakkaiseen reunaan. Kiinnitä räikkähihnat tai mukana tulevat vetimet kulmaliittimiin tai kiristyslenkkeihin ja vedä kangasta kiinnityskohtaansa kohti. Tavoitteena tässä vaiheessa ei ole lopullinen jännitys - se on yksinkertaisesti poistaa bulkki löysyys, jotta kangas on tasaisesti rakenteen poikki.

Kun vedät, katso kankaan pintaa. Kaikki vinot rypyt viittaavat siihen, että veto on epätasainen. Säädä kunkin hihnan vetosuuntaa ja voimakkuutta erikseen, jotta kangaspaneeli pysyy suorana. Kun vastakkainen reuna saavuttaa kiinnityslaitteiston, kiinnitä se löysästi – käsin tiukalla puristimella tai osittain työnnetyllä keder-helmellä.

Vaihe 5 – Kiinnitä loput reunat

Kun kaksi vastakkaista reunaa on löysästi kiinnitetty, työskentele loput kaksi reunaa samalla järjestyksessä: kiinnitä, kohdista, vedä kevyesti ja kiinnitä löysästi. Tämän vaiheen loppuun mennessä kaikkien neljän reunan (tai monimutkaisten muotojen kaikkien kehäreunojen) tulee olla löysästi kiinnitetty rakenteeseen. Kangas näyttää silti hieman löysältä – tämä on odotettavissa ja oikein tässä vaiheessa.

Vaihe 6 – Progressiivinen loppukiristys

Tämä on koko asennuksen kriittisin vaihe. Loppukiristys on tehtävä vähitellen ja tasaisesti kaikkien reunojen yli samanaikaisesti – ei reuna reunalta. Oikea tapa on työskennellä inkrementaaliset passit : levitä 25 % tavoitekireydestä kaikkiin reunoihin, sitten 50 %, sitten 75 %, sitten 100 %. Tämä edistyksellinen lähestymistapa varmistaa, että kangas venyy tasaisesti koko alueellaan ilman jännityksen keskittymistä yhteen kohtaan.

Keder-kiskojärjestelmissä lopullinen kiristys aikaansaadaan kiristämällä kiskon päätykappaleisiin integroituja kiristyspultteja tai vääntönuppeja. Levypuristinjärjestelmissä pultit kiristetään määritettyihin vääntömomenttiarvoihin - tyypillisesti 25-40 Nm M10 ruostumattomille pulteille laitteistospesifikaatiosta riippuen.

Tarkkaile kankaan pintaa jatkuvasti koko kiristyksen ajan. PVC-vetokangaspaneelin oikein kiristetun pinnan tulee olla:

• Ei sisällä diagonaalisia jännitysryppyjä, jotka kulkevat paneelin poikki
• Purista, kun sitä painetaan kevyesti kädellä, minimaalisella taipumalla
• Suunniteltuun geometriaan kaareva (antikilastinen, synklastinen tai tasainen mallin mukaan)
• Ilman tiivistymisalueita tai tasaisia paikkoja, jotka mahdollistaisivat veden kerääntymisen

Vaihe 7 – Viimeinen pultin kiristys ja laitteiston tarkastus

Kun täysi kireys on saavutettu, kierrä jokainen kiinnityspiste systemaattisesti ja kiristä kaikki pultit määrättyyn vääntömomenttiin. Käytä kalibroitua momenttiavainta – tunteen arvaaminen ei ole hyväksyttävää rakenneasennuksissa. Kirjaa kussakin kiinnityspisteessä käytetyt vääntömomentit muistiin huoltolokiin.

Tarkista, että keder-helmi on täysin ja tasaisesti paikoillaan kaikissa kiskokanavissa. Mikä tahansa helmen osa, joka ei ole täysin paikallaan, luo paikallisen jännityskeskittymän, joka voi johtaa reunan repeytymisvaurioihin, erityisesti tuulikuormituksessa.

Vetokankaiden kiinnitysjärjestelmät: kumpaa käyttää

Reunan kiinnitysjärjestelmän valinta vaikuttaa merkittävästi sekä asennusprosessiin että vetorakenteen pitkäaikaiseen suorituskykyyn. Tässä on erittely yleisimmistä PVC-vetokankaiden kanssa käytetyistä järjestelmistä.

Pitkäaikaisissa kaupallisissa ja arkkitehtonisissa PVC-vetoluokangasasennuksissa keder-kiskojärjestelmä on yleensä suositeltava valinta, koska se jakaa reunakuormia jatkuvasti koko kehälle sen sijaan, että se keskittäisi jännityksen erillisiin pistekiinnikkeisiin. Tämä pidentää kankaan käyttöikää ja pienentää reunan repeytymisriskiä.

Yleiset virheet vetokankaan asennuksen aikana ja niiden välttäminen

Jopa kokeneet asennustiimit tekevät vältettäviä virheitä. Yleisimpien virheiden ymmärtäminen säästää aikaa, rahaa ja mahdollisesti itse kangaspaneelia.

Ylikiristys

Kankaan vetäminen tiukemmaksi kuin suunnitteluspesifikaatiossa ei tee siitä vahvempaa - se nopeuttaa PVC-pinnoitteen virumismuodonmuutosta, rasittaa hitsaussaumoja yli niiden suunnittelukapasiteetin ja ylikuormittaa tukirakennetta. Arkkitehtonisen PVC-vetokankaan suunnittelun esijännitysarvot ovat tyypillisesti alueella 1,5–3,0 kN/m . Työskentele aina teknisten eritelmien mukaan, älä visuaalista harkintaa.

Reunan kiristys kerrallaan

Yhden reunan kiristäminen kokonaan ennen muiden kiinnittämistä pakottaa yhden reunan kantamaan kaiken alkuperäisen esijännityskuorman epäsymmetrisesti. Tämä vääristää kankaan geometriaa ja luo epätasaisia ​​jäännösjännityksiä. Kiinnitä aina kaikki reunat löysästi ennen lopullisen kiristyksen aloittamista ja kiristä aina asteittain kaikkien reunojen yli.

Asennus kovalla tuulella

A Vetoavaa PVC-kangasta paneeli, jonka pinta-ala on 50 m², toimii kuin suuri purje tuulessa. Nopeudella 30 km/h dynaaminen kuormitus osittain kiinnitetylle paneelille voi ylittää neljän hengen joukkueen manuaalisen pitokapasiteetin. Tuulen aiheuttamat asennusonnettomuudet ovat johtava syy sekä kangasvaurioihin että työntekijöiden loukkaantumiseen vetorakenteiden työmailla.

Väärä kankaan suuntaus

Useimmilla PVC-vetokankailla on erilaiset vetoominaisuudet loimen (pitkittäis-) ja kude- (poikittaisen) suunnassa. Suunnittelussa määritellään, minkä suunnan tulee olla ensisijaisen kuormitusreitin mukainen. Kankaan asentaminen kierrettynä 90° suunnittelusuunnastaan ​​voi heikentää merkittävästi rakenteellista suorituskykyä. Varmista aina suunta valmistuspiirustusta vasten ennen kuin kiinnität mitään reunaa.

Jännitystarkastuksen ohittaminen

Uusi PVC-vetoluukkukangas käy läpi alustusjakson ensimmäisten viikkojen aikana asennuksen jälkeen. Polyesteripohjalangat asettuvat hieman kuormituksen alaisena ja kangas rentoutuu noin 2–5 % sen alkuperäisestä esijännitysarvosta. Uudelleenkiristys ja säätö klo 4-6 viikkoa asennuksen jälkeen on vakiokäytäntö ja se tulee sisällyttää jokaiseen asennussopimukseen.

Erityishuomiota suurijänteisille PVC-muovikangasrakenteille

Rakenteet, joiden jännevälit ylittävät 15 metriä lisää monimutkaisuutta, joka ylittää yllä kuvatun standardin asennusjärjestyksen.

Paneelin liittäminen ja kenttähitsaus

PVC-vetoluokangas valmistetaan tyypillisesti rullina 1,5-5 metriä leveä . Erittäin suuret katokset vaativat useiden paneelien hitsauksen tehtaalla yhteen ennen toimitusta. Erittäin suurissa rakenteissa, joissa konepajahitsatut paneelit ovat liian suuria kuljetettavaksi, voidaan vaatia kenttähitsausta kuumailmahitsauslaitteistolla. Kenttähitsaukset vaativat valvottuja olosuhteita – lämpötila, kosteus ja pinnan puhtaus vaikuttavat kaikki hitsin laatuun. Oikein toteutettu PVC kuumailmahitsaus saavuttaa sidoslujuuden 90–95 % pohjakankaan lujuudesta .

Välitukikaapelit ja ajojohtimien reunat

Suurijänteiset vetorakenteet sisältävät usein ruostumattomasta teräksestä valmistettuja ajojohtimia vapaita reunoja tai välituen linjoja pitkin. Kaapelin ja kankaan kireyden välinen vuorovaikutus vaatii koordinoitua säätöä asennuksen aikana. Kaapelit esijännitetään määritettyihin arvoihin kääntösoljilla, ja kankaan kireys kalibroidaan suhteessa kaapelin geometriaan. Tämä vaatii teknistä valvontaa, eikä se ole kouluttamattomien työntekijöiden tehtävä.

Vaiheittainen asennus monipaneelikokoonpanoille

Kun suuri katto koostuu useista vierekkäisistä paneeleista, asennuksen on noudatettava määriteltyä järjestystä, jotta valmiit paneelit eivät vääristy vierekkäisten paneelien jännityksen vuoksi. Tyypillisesti asennus etenee rakenteen keskeltä ulospäin tai korkeimmasta kohdasta alaspäin rakenteen geometriasta riippuen.

Asennuksen jälkeisen tarkastuksen tarkistuslista

Kun asennus on valmis, suorita perusteellinen tarkastus ennen projektin allekirjoittamista. Tämä suojaa sekä asentajaa että asiakasta dokumentoimalla rakenteen kunnon luovutuksen yhteydessä.

1. Kävele koko kehä ja tarkasta jokainen kiinnityspiste – keder-istukat, levypultin vääntömomentti tai köyden kiinnitys kanavassa
2. Tarkista kankaan pinnasta maan tasolta ryppyjen, epätasaisten jännitysalueiden tai näkyvän vääntymisen varalta
3. Tarkasta kaikki hitsisaumat irtoamisen tai kuplimisen varalta – kaikki käsin irrotettavat saumat ovat epäonnistuneet ja vaativat korjausta
4. Varmista, että kaikki vedenpoistopisteet ja matalat kohdat kankaan geometriassa ohjaavat vettä oikein pois rakenteesta
5. Tarkista, ettei mikään kankaan reuna ole suorassa kosketuksessa teräksen tai terävien reunojen kanssa, jotka voivat aiheuttaa kulumista ajan myötä
6. Valokuvaa kaikki kiinnityskohdat ja yleinen asennettu rakenne projektitietueelle
7. Kirjaa kaikki käytetyt vääntömomenttiarvot, käytetyt materiaalit ja ympäristöolosuhteet asennuksen aikana huoltotiedostoon
8. Anna asiakkaalle valmistajan hoito- ja huolto-ohjeet tietylle asennetulle PVC-vetokankaalle

Huoltoaikataulu PVC-vetokangassijoituksen suojaamiseksi

Asennus on työn alku, ei loppu. Strukturoitu huolto-ohjelma pidentää vetokangasrakenteiden käyttöikää merkittävästi. Alla olevassa taulukossa esitetään suositellut huoltovälit kaupallisille PVC-vetoluokangasasennuksille.

Käytä pintojen puhdistukseen vain pH-neutraaleja, PVC-yhteensopivia puhdistusaineita. Vältä hitsaussaumoihin tai kiinnitystarvikkeisiin suunnattuja korkeapainepesureita – jatkuva korkeapainevesi voi pakottaa veden levypuristimien alle ja nopeuttaa korroosiota. Pehmeä harja, jossa on laimennettua neutraalia pesuainetta, jonka jälkeen huuhtelu puhtaalla vedellä riittää rutiinipuhdistukseen.

Milloin soittaa asiantuntijalle: DIY-vetokankaiden asennuksen rajoitukset

Jokainen vetokangasprojekti ei sovellu itseasennukseen tai pääurakoitsijalle ilman erityistä kokemusta. Seuraavat tilanteet edellyttävät erikoistuneen vetorakenteen asentajan tai rakennesuunnittelijan osallistumista:

• Mikä tahansa rakenne, jonka jänneväli ylittää 10 metriä
• Rakenteet kovatuulisilla vyöhykkeillä tai rannikkoympäristöissä, joissa korroosio ja tuulikuormitus vaativat erityisiä teknisiä panoksia
• Kaikki asennukset, jotka vaativat PVC-vetokangaspaneelien kenttähitsauksen paikan päällä
• Julkisten tilojen, kuten kävelyteiden, pysäköintialueiden, stadionien tai kulkualueiden yläpuolella olevat rakenteet, joissa rakenteellisilla vaurioilla olisi vakavia seurauksia
• Projektit, jotka edellyttävät insinööritodistusta valtuuston hyväksyntää tai rakennusluvan noudattamista varten
• Kaikki uudelleenkiristys- tai korjaustyöt, joissa alkuperäistä asennusdokumentaatiota ei ole saatavilla

Asiantuntijan palkkaaminen monimutkaisiin asennuksiin ei ole vain laatua vaan vastuuta. Jos rakenne rikkoutuu ja vahingoittaa jotakuta, pätevän asennus- ja teknisten asiakirjojen puuttuminen aiheuttaa rakennuksen omistajalle merkittävän oikeudellisen ja vakuutusriskin.
